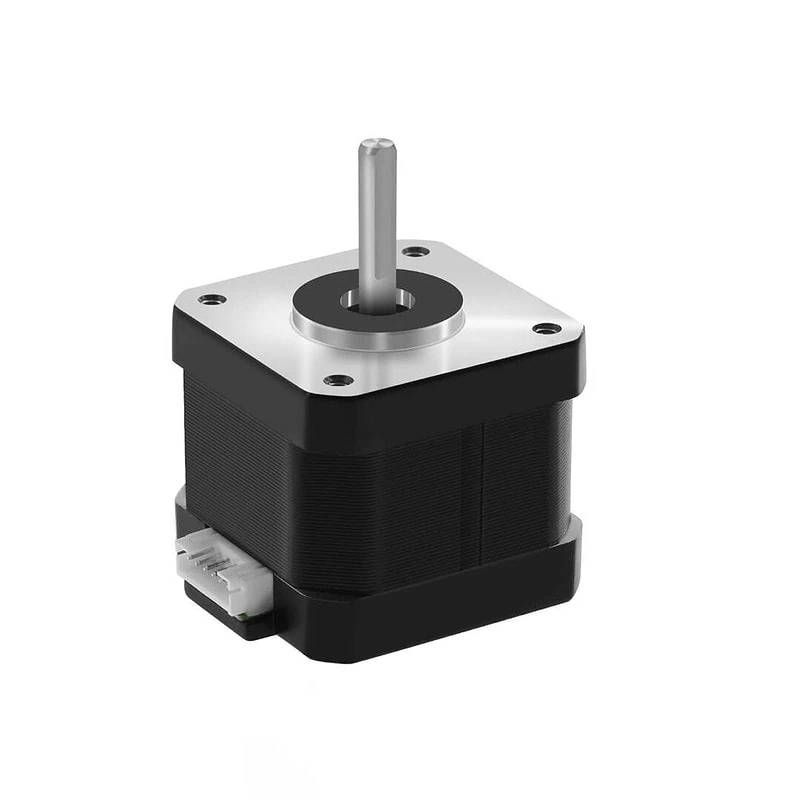

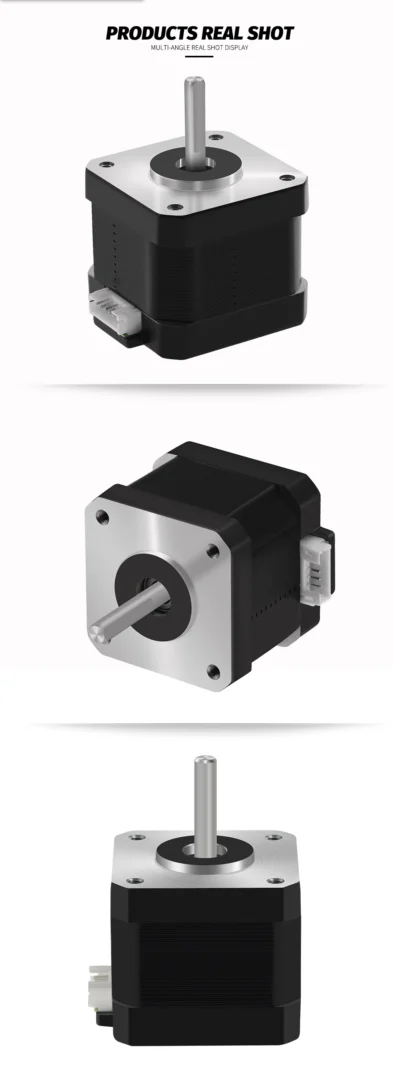

Nema 17 motor pas cu pas 1.8 grade 17HS4401S

Nema 17 motor pas cu pas 1.8 grade 17HS4401S

Motor pas cu pas NEMA17 bipolar mai mic (4 fire) cu 200 de pași pe revoluție (1,8 grade pe pas).

Nu este cel mai puternic motor NEMA17, dar este un pic mai mic, cu un cuplu de fixare decent de 4000 g-cm (0,36 N-m, 56 oz-in).

Are un curent nominal de 1,7 A, ceea ce este ideal pentru driverele mici, cum ar fi Allegro A4983 și A4988 și Texas Instruments DRV8811, DRV8818 și DRV8825, așa cum se găsește în modulele de drivere Pololu și StepStick, precum și în plăci precum gShield/grblShield și TinyG.

De asemenea, funcționează foarte bine cu drivere de curent mai mare, cum ar fi cele bazate pe TB6560 și TB6600. Această bicicletă este mai mică, dar suficient de puternică pentru Shapeoko și eShapeoko.

Specificații tehnice

• Factor de formă: NEMA17
• Lungimea motorului: 40 mm
• Greutatea motorului: 240 g
• Diametrul arborelui: 5 mm
• Unghiul pasului: 1.8°
• Curent nominal: 1,7 A
• Tensiune nominală: 3,4 V
• Rezistența de fază: 2 ohmi
• Inductanța de fază: 3 mH
• Cuplu de fixare: 4000 g-cm (0,36 N-m)
• Inerția rotorului: 54 g-cm2
• Cuplu de fixare: 220 g-cm
• Cablare: bipolară (4 fire)
